產品概述

一、適用環境

APD 系列中壓開關柜局放監測裝置（含 APD300-L、APD300-W 型號）憑借的環境適應性，可廣泛應用于各類電力場景，核心適用環境如下：

（一）核心應用場景

主要適配中壓開關柜等高壓電氣設備的運行環境，包括但不限于：

• 工業廠房配電室：如制造業車間、化工園區配電室、冶金廠供電系統等；
• 電力輸配電站點：變電站、開閉所、環網柜室等電力樞紐場所；
• 商業及民用建筑配電房：寫字樓、大型商場、住宅小區的集中配電區域；
• 戶外及半戶外配電設施：具備防護結構的戶外環網柜、箱式變電站等。


（二）環境參數適配范圍

裝置可耐受復雜環境條件，具體符合以下參數要求：

• 溫度環境：工作溫度覆蓋 - 40°C~85°C，既能適應北方嚴寒地區的低溫工況，也能應對南方酷暑、設備密集區域的高溫環境；
• 濕度環境：可在 0~100% RH 的濕度范圍內穩定工作，且耐受≤95% RH 的高濕環境（無凝露條件下），適配多雨地區、地下配電室等潮濕場景；
• 噪聲環境：支持 30dB~130dB 的噪聲測量范圍，可在工業現場、交通樞紐附近等嘈雜環境中精準捕捉局放信號，不受環境噪聲干擾；
• 安裝環境：兼容室內固定安裝、戶外防護安裝等場景，支持磁吸式安裝（APD300-L/APD300-W）和 35mm 導軌安裝（ATC600 無線接收器），適配不同開關柜結構及安裝空間。

二、可規避的核心危害

局放監測裝置通過提前捕捉電氣設備局部放電信號，從源頭預警絕緣隱患，進而規避以下多重危害，保障電力系統安全：

（一）避免設備絕緣擊穿與損壞

局部放電是電氣設備絕緣劣化的核心征兆，長期未被發現的局放會逐漸侵蝕絕緣材料（如絕緣油、環氧樹脂、絕緣紙等），導致絕緣層老化、破損，最終引發絕緣擊穿。裝置通過特高頻（UHF）、地波（TEV）、超聲波（AE）三重傳感器精準監測局放信號，提前預警絕緣隱患，避免設備因絕緣失效發生短路、燒毀等嚴重?fù)p壞，延長設備使用壽命。

（二）防止電力系統停電事故

中壓開關柜作為電力輸配電的關鍵設備，一旦因局放引發故障，會導致局部甚至區域電網停電。例如工業廠房停電可能造成生產線停工、經濟損失；民用建筑停電會影響居民生活、商業運營。裝置通過實時監測與提前預警，讓運維人員有充足時間排查處理隱患，避免故障擴大引發的計劃性外停電，保障電力供應連續性。

（三）規避火災與安全事故風險

局部放電過程中會產生電火花、高溫，若設備內部存在粉塵、油污等易燃物質，可能引發火災；嚴重時還可能導致設備爆炸，威脅運維人員人身安全。裝置通過及時捕捉局放信號并預警，可在火災、爆炸等惡性事故發生前消除隱患，保障人員及設備周邊環境安全。

（四）減少設備維修成本與運維損耗

若局放隱患未被及時發現，設備會從輕微絕緣劣化發展為嚴重故障，維修時需更換核心部件甚至整臺設備，維修成本高昂且耗時較長；同時，故障導致的停電會間接造成生產停滯、業務中斷等額外損失。裝置通過早期預警，可實現 “預防性維護"，僅需對絕緣劣化部位進行針對性處理，大幅降低維修成本，減少運維損耗。

（五）避免電網電壓波動與二次故障

單臺中壓開關柜因局放引發短路故障時，會導致電網電壓瞬間波動，影響同一電網內其他電氣設備的正常運行，甚至引發連鎖反應，導致多臺設備故障（如精密儀器損壞、電機燒毀等）。裝置通過提前消除局放隱患，避免單個設備故障對電網的沖擊，保障整個電力系統的穩定運行，減少二次故障的發生。

產品核心價值：從"事后維修"到"事前預警"的革命性轉變

傳統電力設備維護往往采用定期檢修或故障后維修的模式，這種被動式維護方式無法及時發現潛在的絕緣隱患。APD系列裝置通過持續監測局部放電現象，能夠在絕緣故障發生前數周甚至數月發出預警，實現從"被動應對"到"主動預防"的運維模式轉變。

技術突破：三合一傳感技術的融合

特高頻監測技術(UHF)

裝置采用高靈敏度特高頻傳感器，監測范圍達-70~10dBm，頻段覆蓋300MHz~1500MHz，能夠精準捕捉設備內部局部放電產生的電磁波信號。其平均等效高度≥10mm的設計，確保了信號接收的穩定性和準確性。

地電波檢測技術(TEV)

針對開關柜表面的瞬態對地電壓，裝置配備專業地電波傳感器，測量范圍0~60dBmV，信號帶寬3MHz~100MHz，有效識別表面放電現象。

超聲波傳感技術(AE)

通過40kHz±1kHz諧振頻率的超聲波傳感器，裝置能夠檢測局部放電產生的聲波信號，測量范圍0~60dBμV，為診斷提供多維度數據支持。

通訊方式:RS485,Modbus-RTU;ATC600-PD可以接收40個APD300-W;

靈活配置：滿足多樣化應用場景

APD300-L型號適合有線通信場景，采用DC 12-36V供電，RS485通信方式，4秒采樣周期，確保數據實時傳輸。

APD300-W型號專為無線監測設計，電池供電可持續工作3-4年，LORA無線通信技術，2小時采樣周期，安裝靈活便捷。

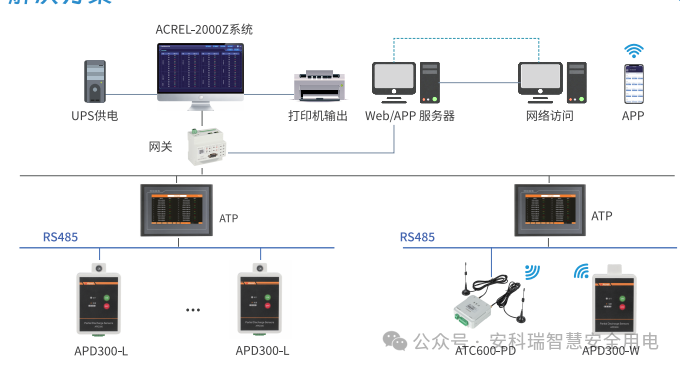

系統架構：完整的監測解決方案

裝置配套ATC600-PD接收裝置，支持AC/DC85V-264V或DC12~48V寬電壓輸入，可同時接收40個APD300-W裝置信號。配備2路無源繼電器輸出，5A/AC250V容量，滿足各種控制需求。

ATP系列觸摸屏提供兩種規格選擇（ATP007/010），支持RS485、Ethernet多種通信方式，可連接1個ATC600-PD或20個APD300-L，實現數據可視化展示。

ATP系列觸摸屏

環境適應性：嚴苛條件下的可靠表現

裝置具備全面的環境監測能力，噪聲測量范圍30dB~130dB，溫度監測范圍-40℃~85℃，濕度監測0~100%RH。工作環境適應性強，可在-40℃~85℃溫度范圍和≤95%RH濕度條件下穩定運行。

安裝便捷：磁吸式設計的創新應用

135mm100mm42mm的緊湊尺寸配合磁吸式安裝方式，使得現場安裝變得簡單快捷，大幅減少施工時間和成本。

APD300-L背面圖

應用前景：智能電網建設的重要支撐

隨著智能電網建設的深入推進，APD系列局部放電監測裝置在變電站智能化改造、配電網自動化升級、重要用戶供電保障等領域具有廣闊應用前景。
